国产在线精品免费AAA片,激情综合色五月丁香六月欧美,中国a级毛片免费观看,一个添下面两个吃奶把腿扒开

赤泥生物陶粒濾料的制備方法

發(fā)布時間：2017-3-31 11:38:33 發(fā)布者：瑞特 閱讀人次：

   之前有講什么是赤泥生物陶粒濾料，還有生產(chǎn)赤泥生物陶粒濾料的原材料來源?？赡苡行┤诉€想了解赤泥生物陶粒濾料的生產(chǎn)制備方法是不是和其他的生物陶粒濾料一樣?。拷裉烊鹛鼐秃痛蠹以敿毜牧南鲁嗄嗌锾樟V料的制備方法這個話題，希望能幫助大家更多的了解赤泥生物陶粒濾料。

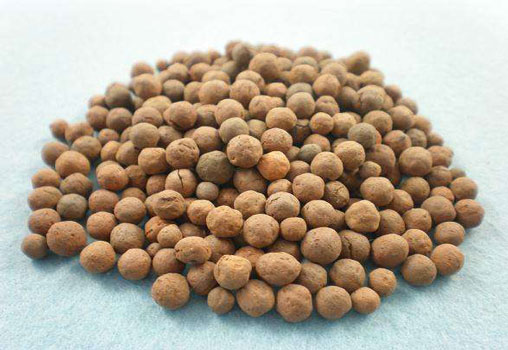

    赤泥生物陶粒濾料的制備和其他生物陶粒濾料的制備過程一樣，也需要經(jīng)配料造粒和燒制成形兩個階段。
   （1）配料造粒：以赤泥硅粉為主要原料，添加特制的調節(jié)劑，混配均勻后，制得陶粒濾料生料。
   （2）燒制成形：將生料成形、高溫燒結，制備成赤泥生物陶粒濾料。在整個赤泥陶粒制備工藝中，燒結過程為關鍵。燒結工藝包括三個階段：熱處理階段、無水階段、高溫燒結階段。
    熱處理階段。將混配好的混合物料加水攪拌均勻，造粒獲得直徑約為0.8cm的球狀。制備成球狀的生陶粒放進烘箱，在100℃恒溫下烘干1h，使陶粒的水蒸氣發(fā)出來，烘干的陶粒具有一定的初始強度，改過程被稱為熱處理階段。
    無水階段：將烘好的生陶粒鋪設在陶粒板上,放進馬弗爐里焙燒。以12℃/min的升溫速率將爐溫升至500℃，保溫30min，以保證陶粒里的結晶水完全揮發(fā)，該過程被稱為無水過程。
    高溫燒結階段   以3℃/min的升溫速率將爐溫升至燒結溫度，當溫度達到燒結溫度后，保溫10min，該過程被稱為高溫燒結階段，然后將爐子關閉，讓陶粒在馬弗爐中隨爐溫冷卻。
